H3
Schlegelmulcher zum Anbau an Bagger
2 - 5 t Bagger Eigengewicht | 150 - 250 bar Öldruck | 20 - 90 l/min Fördermenge | 60 - 125 cm Arbeitsbreite | Gras und Gebüsch bis 3 cm Durchmesser
Kurzbeschreibung

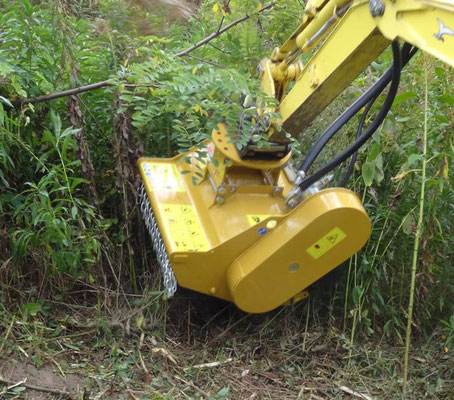

Der leichte H3 ist ideal für Mini-Bagger und arbeitet mit geringem hydraulischem Leistungsbedarf äußerst produktiv - er mulcht Gras und Gestrüpp bis zu 3 cm Durchmesser. Das Gehäuse besteht aus verschleißfestem AR400-Stahl, die verstellbare Stützwalze ist verstärkt und der flottierende Anbau gehört hier zur Standardausführung.
Serienausführung und Eigenschaften
- Flottierender Anbau (Parallelogrammführung)
- Einstellbare Stützwalze mit Doppelkegelrollenlagerung
×
Doppelkegelrollenlagerung
- Robustes Gehäuse aus verschleißfesten AR400-Stahl
- Universalschnittstelle für eine Anbauplatte
- Indirekter Keilriemenantrieb
- Antrieb vorgesehen für Hydraulikmotor nach Wahl

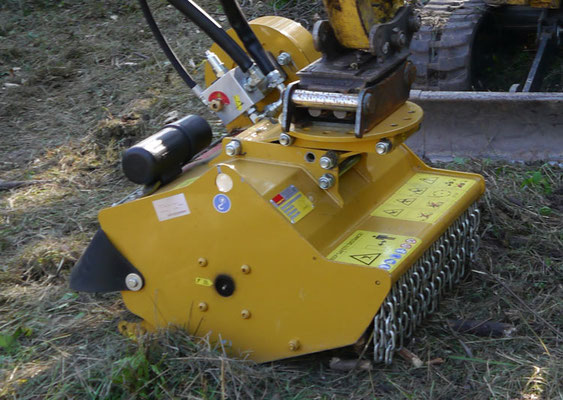

- Frontschutz mit Ketten

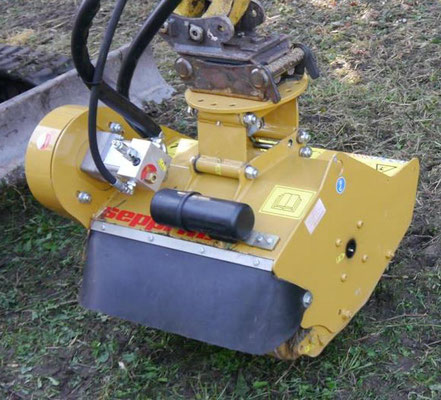

- Heckschutz aus Gummi
- Farbe: rot RAL3020 · anthrazit RAL7021
Wahlausstattung und optionales Zubehör
- Hydraulischer Motor mit variabler Fördermenge 22-45 cm³ mit Überdruckventil
- Hydraulischer Zahnradmotor 11 cm³ mit Mengenregelventil
- Hydraulischer Zahnradmotor 17 cm³ mit Mengenregelventil
- Anbauplatte für den Baggerarm
- Hydraulische 190° Drehvorrichtung
×

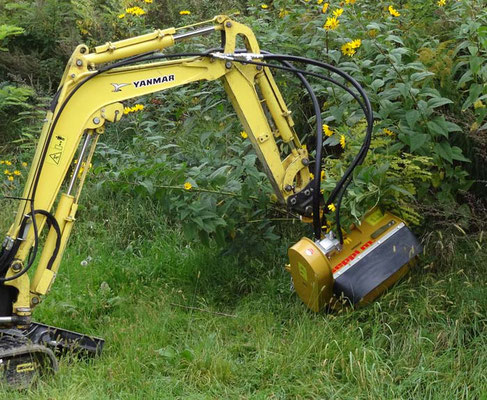

Mit der hydraulischen Drehvorrichtung kann der Mulcher um bis zu 190 Grad gedreht werden

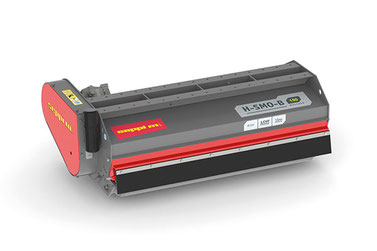

(veranschaulicht am Baggermulcher H-SMO-B)
Schematische Darstellung der Drehvorrichtung
- Walzenabstreifer
- Zusätzlicher vorderer Gummischutz
- Sonderfarbe
- Laser-Drehzahlmesser
Rotoren nach Werkzeugtyp
SMW Schlegel (Standard)
Y-Messer auf Schäkel (Option)
Y-DUO Messer (Option)
Hydraulischer Antrieb
Das Antriebssystem des H3 ist für Bagger mit einer Fördermenge von 20 - 90 l/min ausgelegt. Für diesen Mulchkopf sind verschiedene hydraulische Motoren mit variabler Fördermenge sowie Zahnradmotoren mit Mengenregelventil erhältlich. Wir unterstützen Sie gerne bei der Auswahl des geeigneten Motors für Ihre Anwendung.
| Öldruck | 150 - 250 bar |
| Druck auf Leckölleitung | max. 1,5 bar |
| Erforderliche hydraulische Fördermenge | 20 - 90 l/min |
| Erforderliche hydraulische Leitungen | 3 (Vorlauf, Rücklauf, Lecköl) |
Technische Daten
| H3 060 | H3 085 | H3 105 | H3 125 | |
| Arbeitsbreite | 60 cm | 85 cm | 105 cm | 125 cm |
| Gesamtbreite | 72 cm | 97 cm | 117 cm | 137 cm |
| Tiefe | 80 cm | 80 cm | 80 cm | 80 cm |
| Höhe | 66 cm | 66 cm | 66 cm | 66 cm |
| Gewicht* | 150 kg | 181 kg | 217 kg | 245 kg |
| Stützwalze | 133 mm | 133 mm | 133 mm | 133 mm |
| Keilriemen** | 3 | 3 | 3 | 3 |
| SMW Schlegel · Standard** | 6 | 9 | 9 | 12 |
| Y-Messer auf Schäkel · OPT 031** | 12 | 15 | 21 | 24 |
| Y-DUO Messer · OPT 458** | 9 | 12 | 18 | 24 |
* Auf die Normalausführung ohne Zubehör bezogener Richtwert, unterliegt Schwankungen
** Anzahl des Artikels
